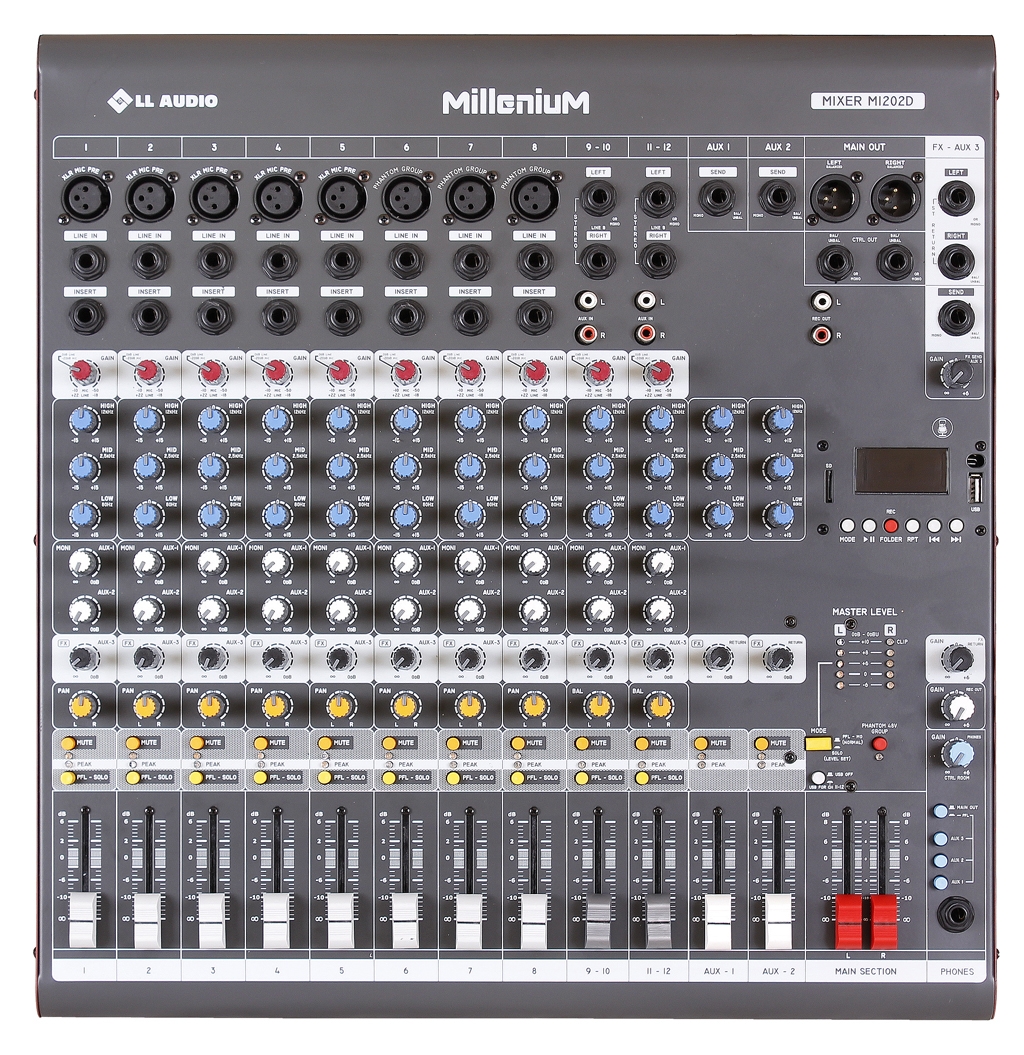

M1202D

12 canais com entradas cannon
Compatível com tecnologia bluetooth e função REC (gravação)
Phantom power (alimentação 48V para microfones)
ganho/insert/mute/pré-escuta solo até 3 auxiliares

Especificações Técnicas

12 canais:
8 canais mono com 3 canais Phantom
02 canais estéreo
02 canais auxiliares

Dimensões (mm) C X L X A: 502 X 462 X 97
Peso (kg) - 5,60

Descrição dos Canais
canais mono:
- MIC - 01 conector XLR
- LINE - 01 conector P10
- INSERT - 01 conector P10

canais estéreo:
- LINE - 02 conector P10 (L e R)
- AUX IN - 02 RCA (L e R)

Recursos dos Canais Mono e Estéreo
gain - ajuste de sensibilidade das entradas de microfone e line
equalização - graves. médios e agudos
mon - aux 1 - controle do auxiliar 1 / aux 2 - controle do auxiliar 2
fx -controle de efeito externo ou saída auxiliar 3
pan - controle panorâmico para os canais mono
bal - controle balanço para os canais estéreo
mute - chave mute do canal
pfl - chave pré-escuta
fader - controle de volume por canal

canais auxiliares:
SEND - 01 conector P10
saída do canal monitor

Recurso dos Canais Auxiliares:
equalização - graves. médios e agudos
fx - controle de retorno do efeito externo
mute - chave mute do canal
fader - controle de volume por canal


Recursos Master (Main Mix)
entradas
ST AUX RETURN - L (Conector 1/4" TRS - P10) e R (Conector 1/4" TRS - P10)
USB - entrada para pendrive
SD - entrada para micro cartão de memória

saídas
MAIN OUT - 2 conector 1/4" TRS (P10) - saída L/R com controle de volume “MAIN MIX CTRL OUT - 2 conector P10 - saída L/R para retorno
REC - 01 conector RCA L/R - gravação
SEND - 01 conector P10
saída do canal monitor monitor 3 ou para processador de efeitos externo FX
PHONES - conector estéreo 1/4" TRS (P10) - saída para fones de ouvido
as saídas CTRL OUT e PHONES reproduzem o mesmo sinal, e possuem o mesmo controle de volume.

Controles Master
GAIN FX SEND - AUX3 - controle de volume
saída para processador de efeitos externo ou AUX 3

GAIN FX RETURN - controle de volume
retorno do efeito externo

GAIN REC OUT - controle de volume
saída de gravação *deve estar no maximo para gravação no Media Player

GAIN PHONES - controle de volume, fone de ouvidos

MAIN OUT / PFL - chave de seleção de pré escuta
seleciona se você irá ouvir nos fones de ouvidos a saída da mesa ou PFL junto com as chaves (AUX1 - AUX2 - AUX3)

PHANTOM 48V GROUP - chave que liga a alimentação fantasma de 48V para os canais do grupo

MODE - chave que seleciona o modo que o VU de LEDS irá funcionar na função SOLO ou irá monitorar a saída da mesa MAIN OUT

fader - controles de volume da seção principal MAIN SECTION
alimentação - 127/220V

Componentes

Phantom Power
REC
Display LCD
Rádio FM
Change Folder
Micro SD Card
Bluetooth compatível
Controle Remoto
USB
