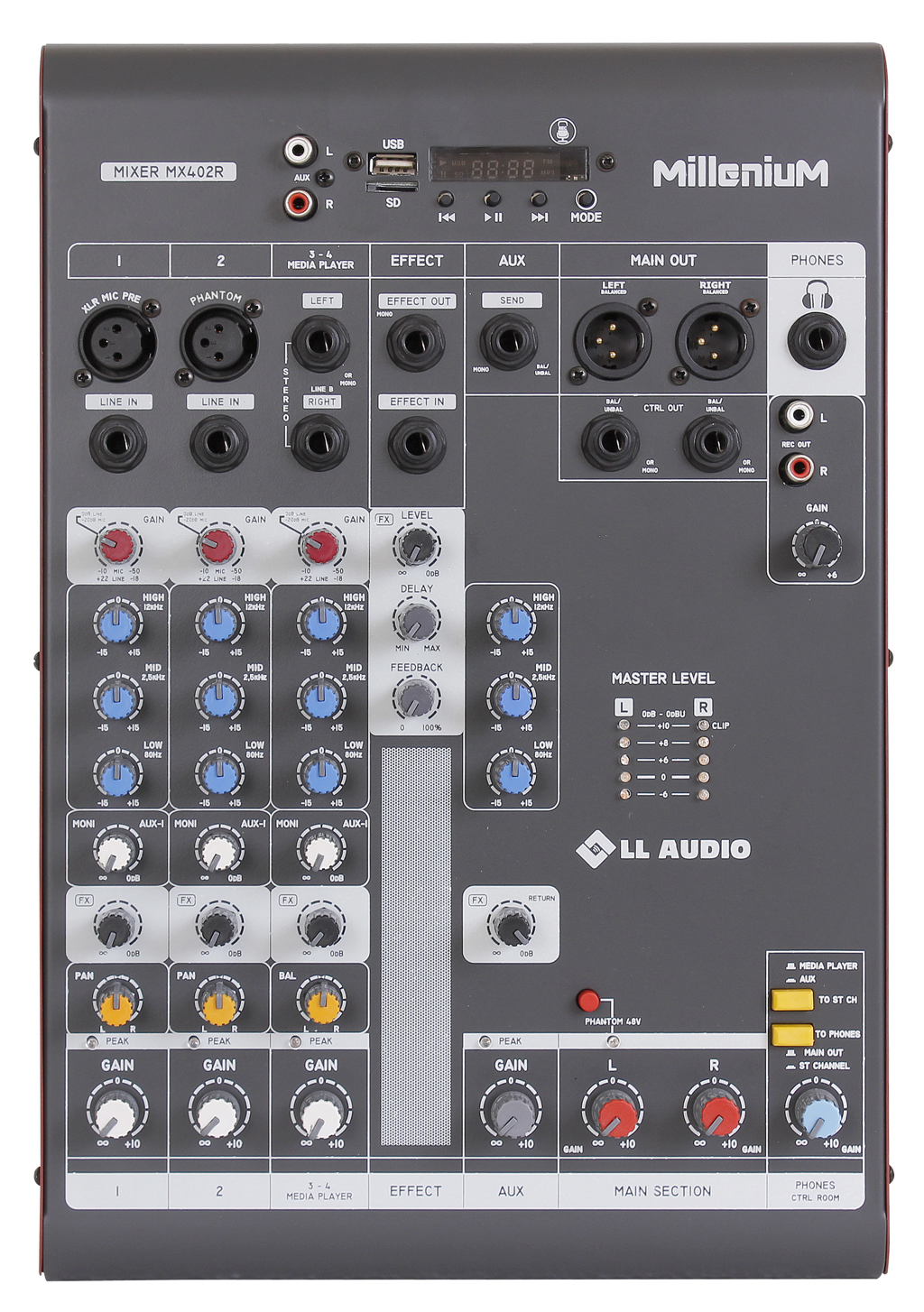

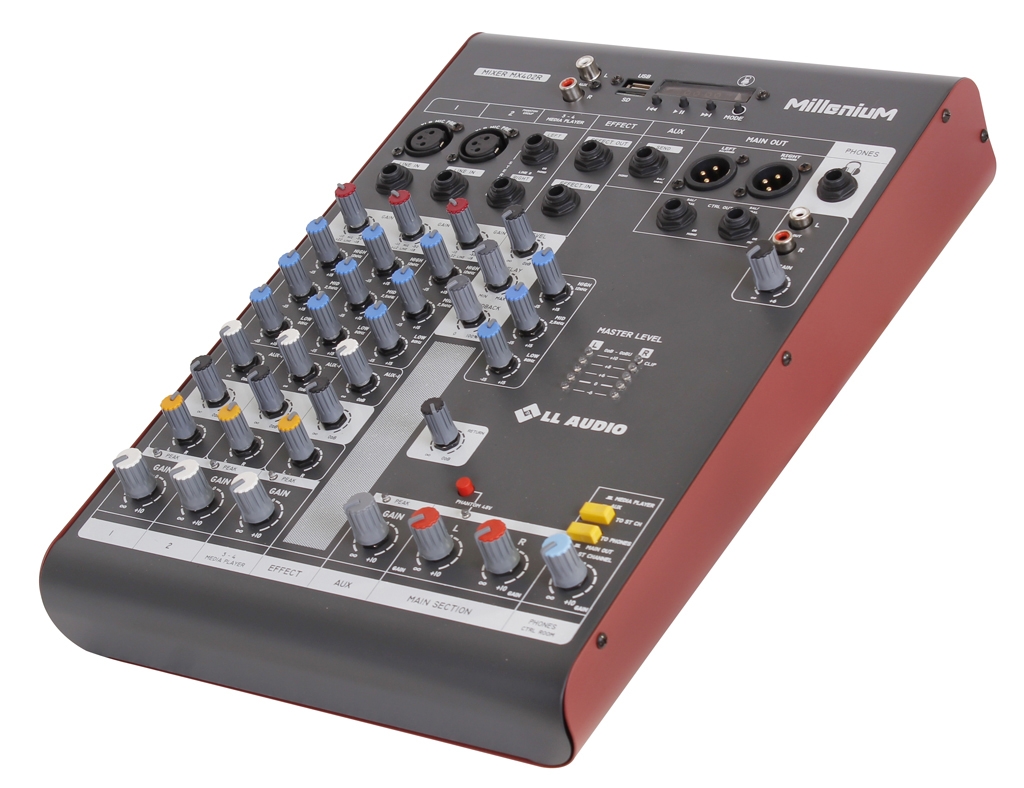

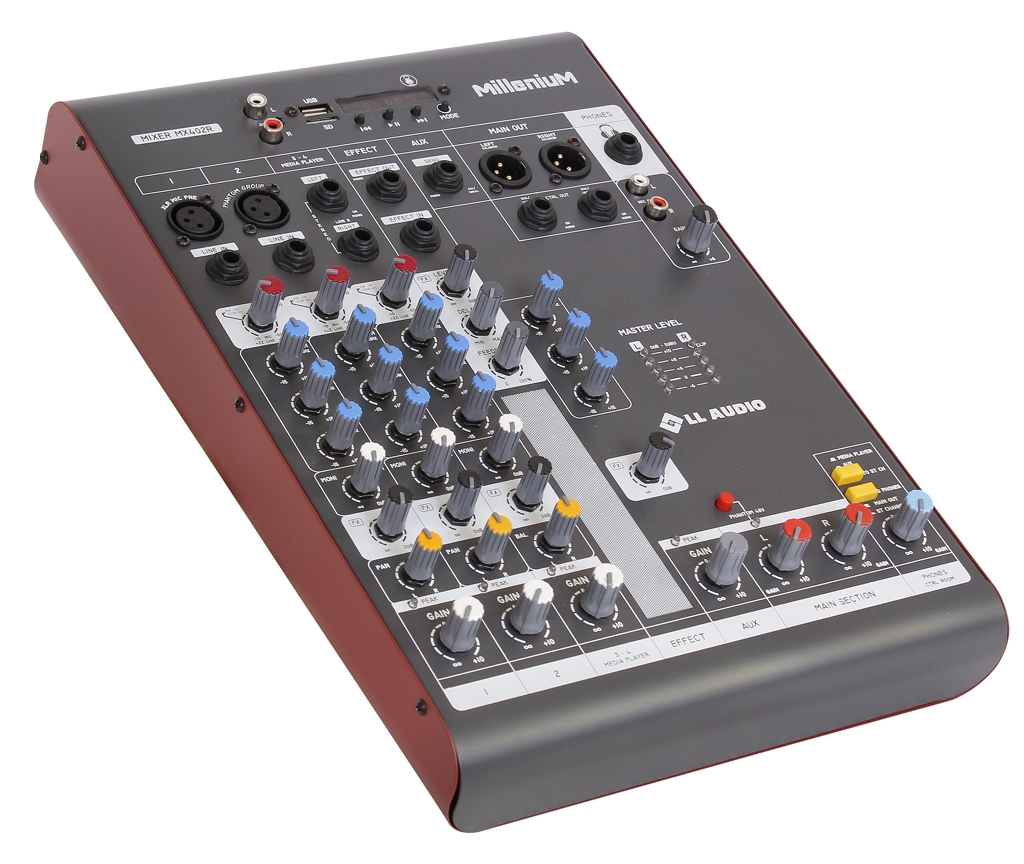

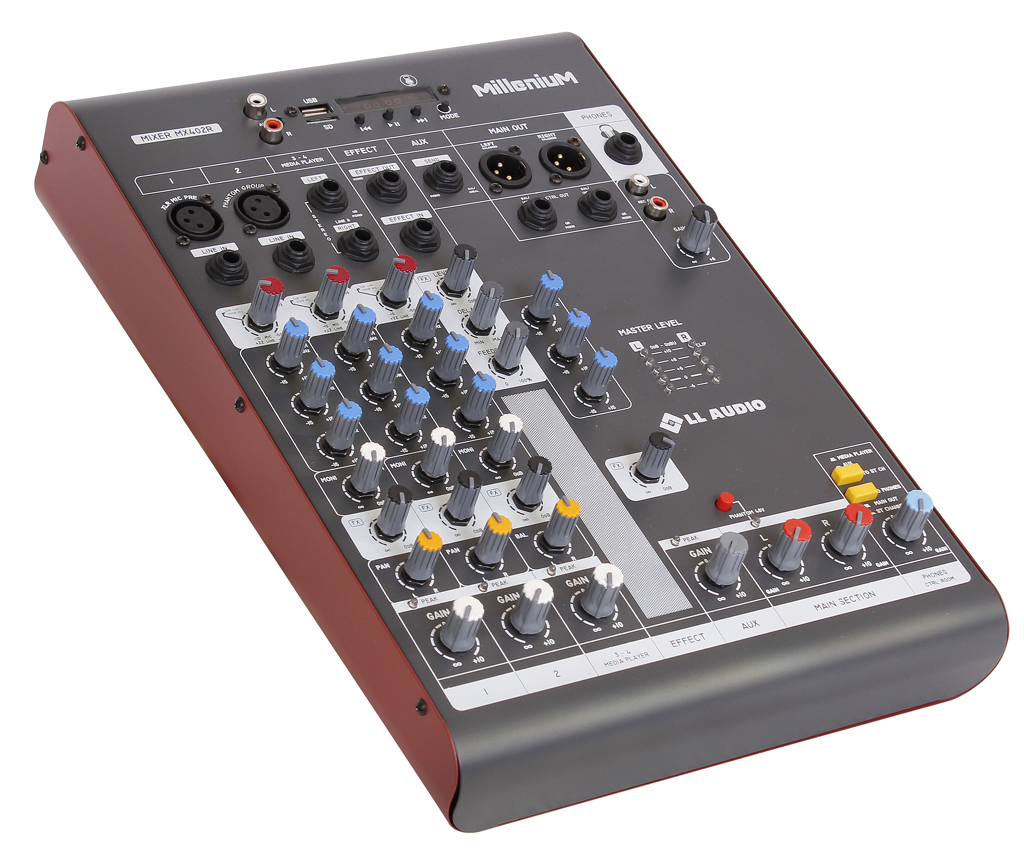

MX402R

4 canais com entradas cannon
compatível com tecnologia bluetooth e REC (gravação)
Phantom power (alimentação 48V para microfones)
ganho/efeito/auxiliar

Especificações Técnicas

4 canais:
02 canais mono com 1 canal Phantom
01 canal estéreo
01 canal auxiliar

Dimensões (C X L X A) (mm): 403 X 263 X 88
Peso (kg) - 2,86

Descrição dos Canais
canais mono:
- MIC - 01 conector XLR
- LINE - 01 conector P10

canais estéreo:
- LINE - 02 conector P10 (L e R)
- AUX IN - 02 RCA (L e R)

Recursos dos Canais Mono e Estéreo
gain - ajuste de sensibilidade das entradas de microfone e line
equalização - graves. médios e agudos
mon - aux 1 - controle do auxiliar 1
fx - controle de efeito externo
pan - controle panorâmico para os canais mono
bal - controle balanço para os canais estéreo
fader - controle de volume por canal

canais auxiliares:
SEND - 01 conector P10
saída do canal monitor

Recurso do Canal Auxiliar:
equalização - graves. médios e agudos
fx - controle de retorno do efeito externo
fader - controle de volume por canal

canal de efeito - reverb, delay e echo
effect out - 01 conector P10 - entrada efeito externo
effect in - 01 conector P10 - saída efeito externo

Recursos do Canal de Efeito:
level - controle Master do volume do efeito
delay - controle do "tempo de atraso" do efeito
feedback - controle da "quantidade de repetições" do efeito

Recursos Master (Main Mix)
entradas
USB - entrada para pendrive
SD - entrada para micro cartão de memória

saídas
MAIN OUT - 2 conector P10 - saída L/R com controle de volume “MAIN MIX
CTRL OUT - 2 conector P10 - saída L/R para retorno
REC OUT - 01 conector RCA L/R - gravação
PHONES - conector estéreo P10 - saída para fones de ouvido
as saídas CTRL OUT e PHONES reproduzem o mesmo sinal, e possuem o mesmo controle de volume.


Controles Master
GAIN REC OUT - controle de volume
saída de gravação *deve estar no maximo para gravação no Media Player

GAIN PHONES CTRL ROOM - controle de volume, fone de ouvidos

MEDIA PLAYER / AUX - chave de seleção
TO ST CH - envia o sinal do Media Player ou da entrada AUX para o canal estéreo
MAIN OUT/ST CHANNEL - chave de seleção de pré escuta
TO PHONES - envia o sinal da saída MAIN OUT ou do canal estéreo para os fones de ouvidos

PHANTOM 48V GROUP - chave que liga a alimentação fantasma de 48V para os canais do grupo
fader - controles de volume da seção principal MAIN SECTION
alimentação - 127/220V

Componentes

Phantom Power
REC
Display LCD
Rádio FM
Change Folder
Bluetooth compatível
Controle Remoto
USB
